Urinoirsturing pneumatisch, bedieningsplaat 10
Gebruiksdoel
- Voor handmatige bediening van urinoirspoeling
- Voor Geberit urinoir-element met frontbediening
- Voor Geberit urinoir-element met bediening van boven
- Voor inbouw in ruwbouwset voor Geberit urinoirspoeling ( vanaf 2009)
Kenmerken
- Bedieningspaneel met veiligheidsbeugel
- Instelling van de spoeltijd m.b.v. luchtsproeiers (pneumatisch)
- Geringe bedieningskracht
- Geringe slagbeweging
- Spoeling bij loslaten van de bedieningsplaat
- Het spoelvolume kan worden verminderd tot 0,5 liter per spoeling met de stelschroef voor ruwbouwsetÂ
- Kraangroep II volgens DIN 4109
Technische informatie
- Bedrijfsdruk: 100-800 kPa
- Maximale testdruk water: 1600 kPa
- Maximale testdruk lucht/inert gas: 300 kPa
- Relatieve luchtvochtigheid < 100%
- Maximale watertemperatuur: 30 °C
- Bedieningskracht: < 12 N
- Doorstroming bij een druk van 0,1 MPa zonder doorstroombegrenzer 0,3 l/s
- Doorstroming bij een druk van 0,1 MPa met doorstroombegrenzer 0,18 l/s
- Berekende volumestroom: 0,22 l / s
- Minimale overdruk voor berekende volumestroom: 100 kPa
- Instelbereik spoeltijd 4/8/12 s

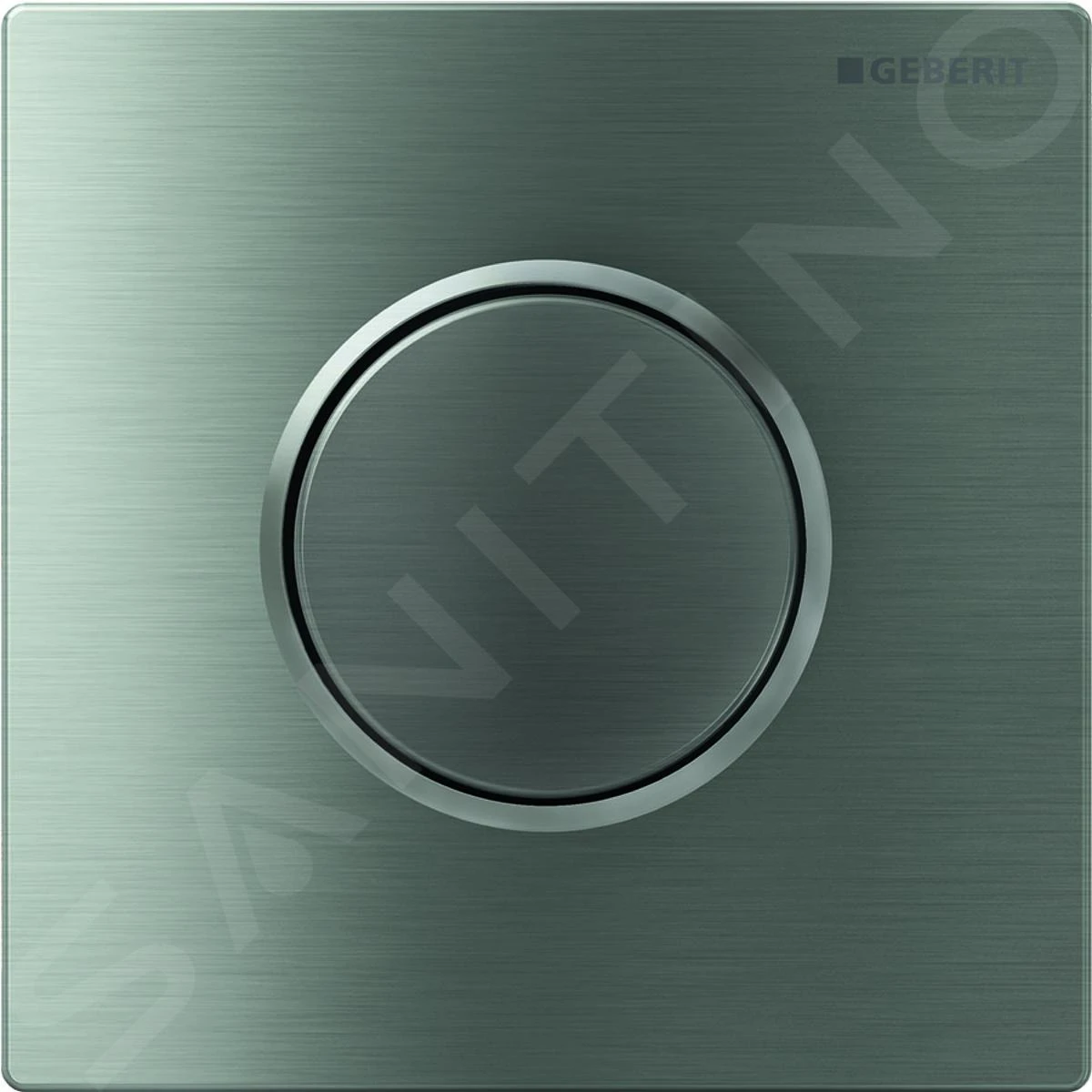

- plaat en toets: geborsteld
- designring: gepolijst

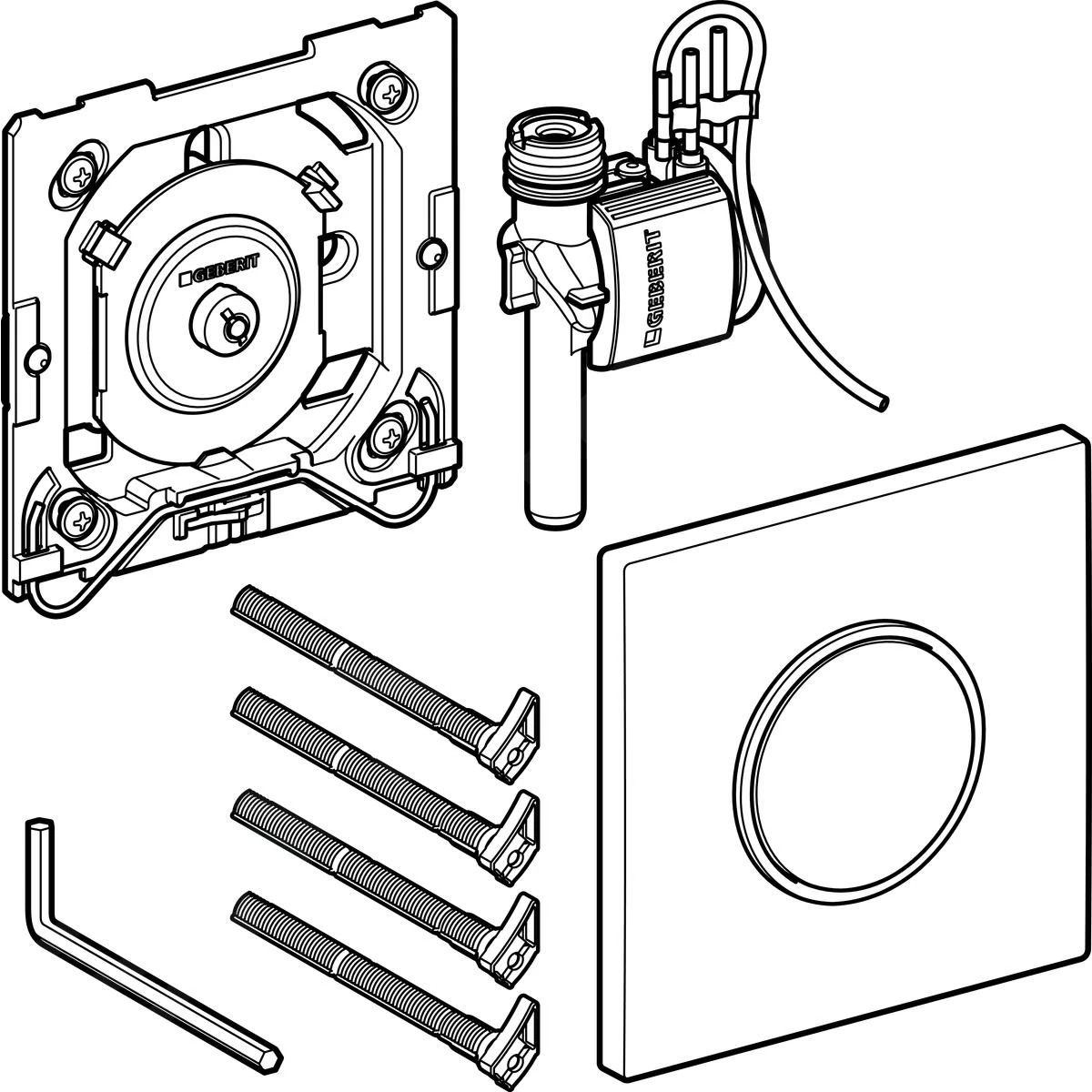

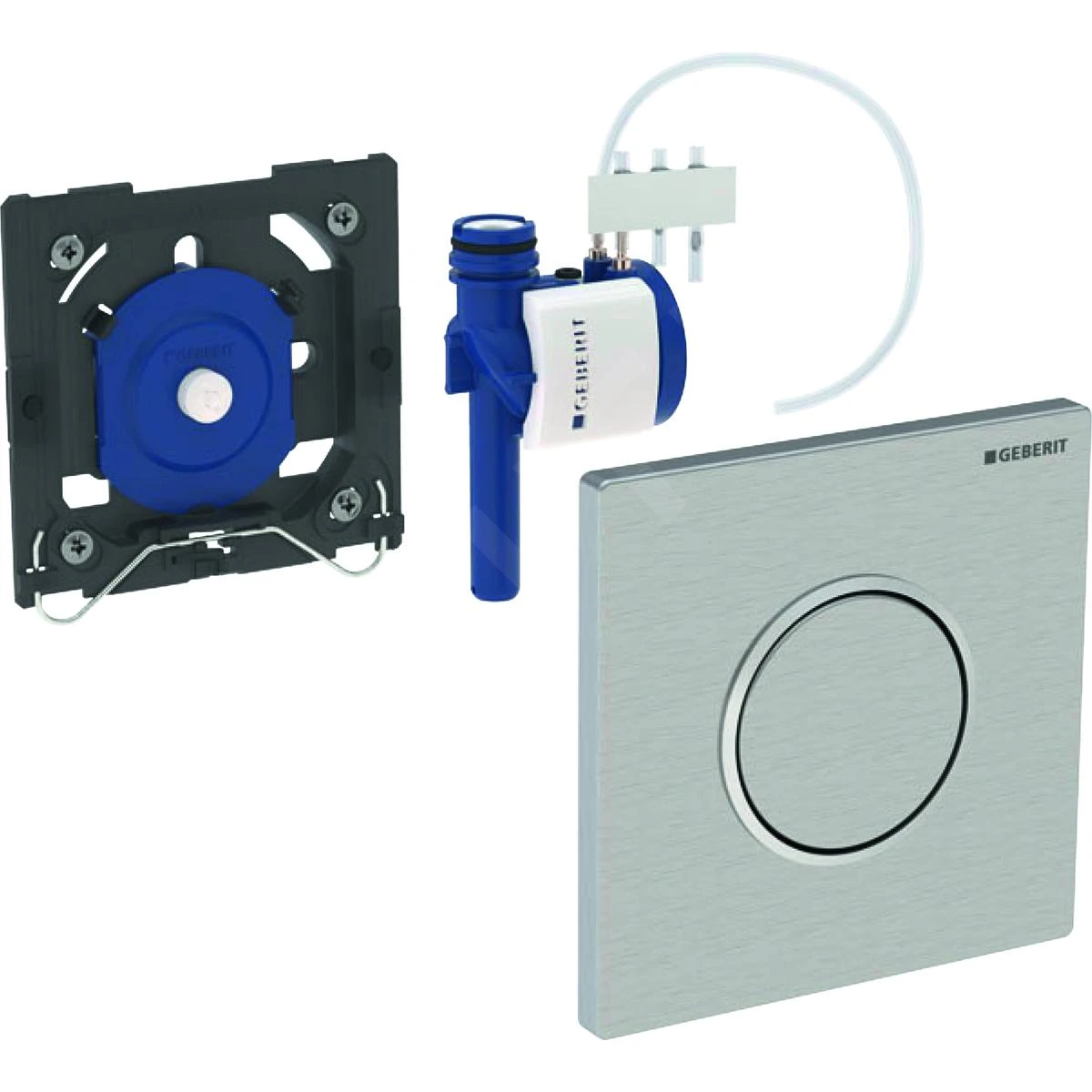

De verpakking bevat
- Bedieningsplaat typ 10
- Pneumatische bediening, voorgemonteerd op bevestigingsframe
- Pneumatisch ventiel
- Bevestigingsmateriaal
