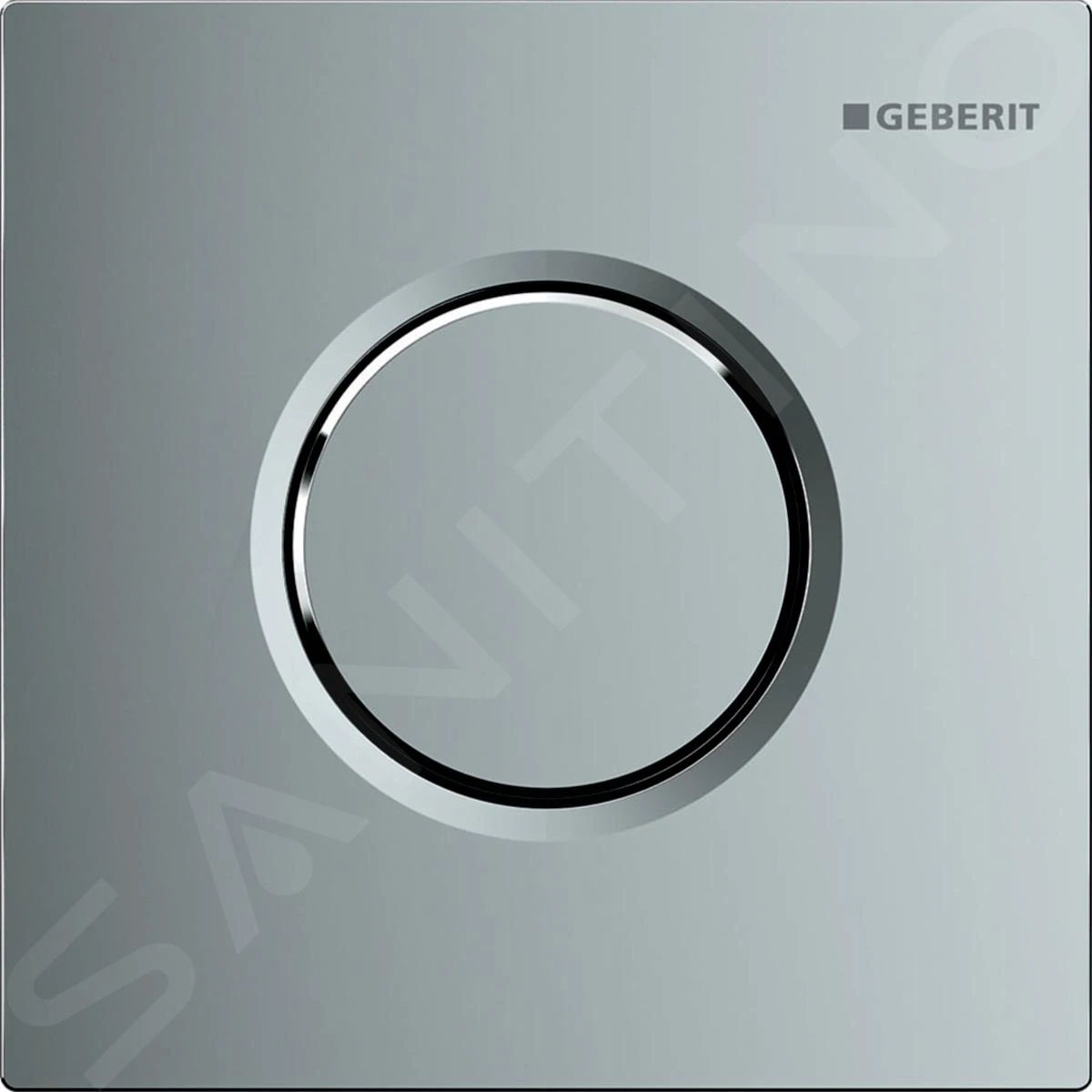

Geberit Spoelsystemen – Urinoirstuursysteem Met Pneumatische Spoelactivering, Bedieningsplaat Type 01, Chroom 116.011.21.5

Bediening van Geberit urinoirspoeling met pneumatische bediening van spoeling

• voor handmatige bediening van urinoirspoeling
• voor Geberit installatie-elementen met front- of bovenbediening
• voor montage in ruwbouwsets voor bediening van Geberit urinoirspoeling (vanaf productiejaar 2009)

Kenmerken en technische gegevens

• bedieningsplaat met veiligheidsvergrendeling
• (pneumatische) instelling van de spoeltijd met luchtsproeiers
• geringe bedieningskracht
• kleine slagbeweging
• activering van de spoeling bij loslaten van de bedieningsknop
• het spoelvolume kan met de regelschroef van de ruwbouwset tot 0,5 l per spoeling worden gereduceerd
• kraangroep II conform DIN 4109
• stromingsdruk: 100-800 kPa
• maximale testdruk water: 1600 kPa
• maximale testdruk lucht/inert gas: 300 kPa
• relatieve luchtvochtigheid: <100 %
• maximale watertemperatuur: 30 °C
• bedieningskracht:  <12
• volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer: 0,3 l/s
• volumestroom bij een druk van 1 bar met doorstromingsbegrenzer: 0,18 l/s
• berekend doorstromingsvolume: 0,22 l/s
• minimale overdruk voor berekend doorstromingsvolume: 100 kPa
• doorspoeltijd, instelbereik: 4/8/12 s

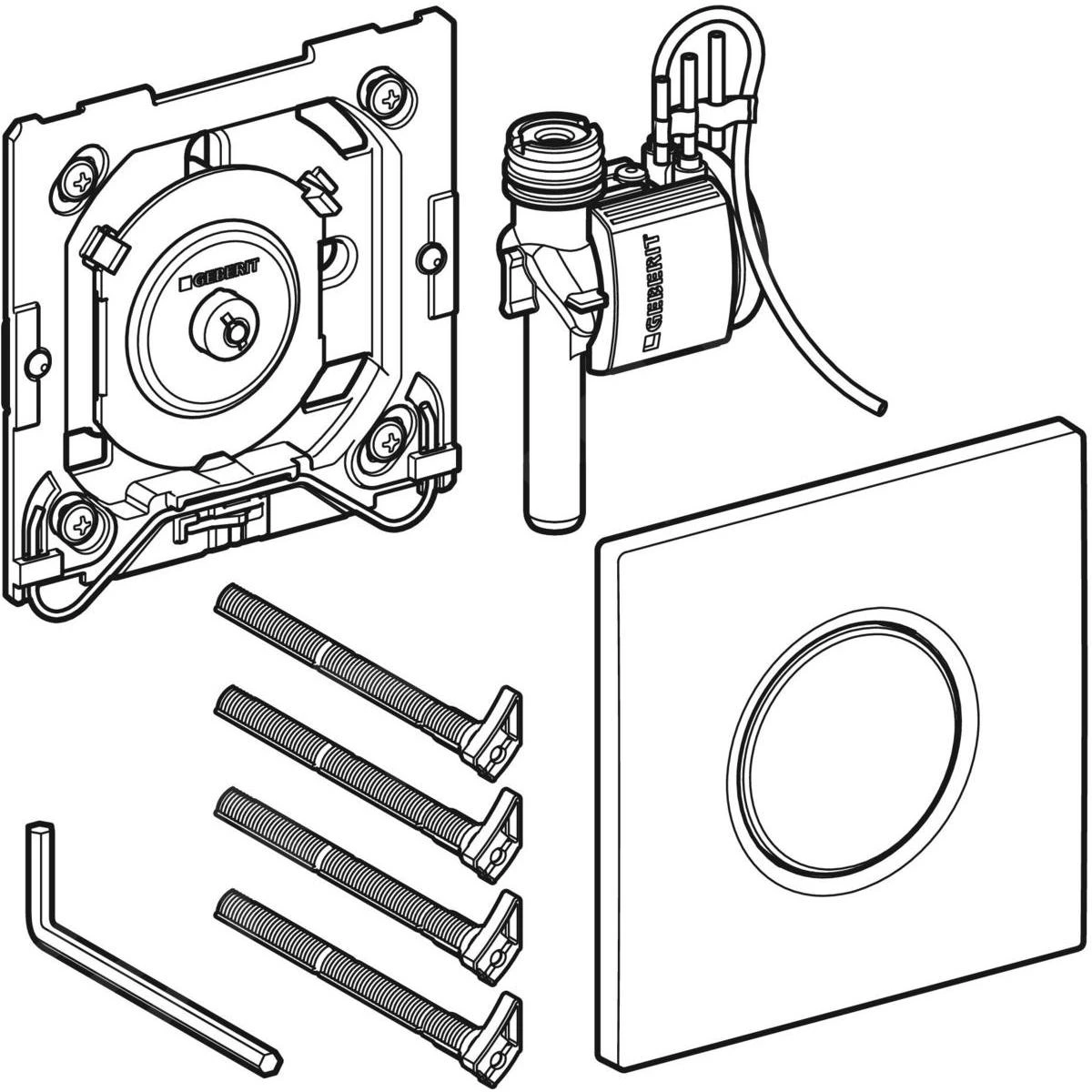

Leveringsomvang

• bedieningsknop type 01, kunststof, verchroomd, glans
• pneumatische spoelactivering, voorgemonteerd op bevestigingsframe
• pneumatisch ventiel
• bevestigingsmateriaal
